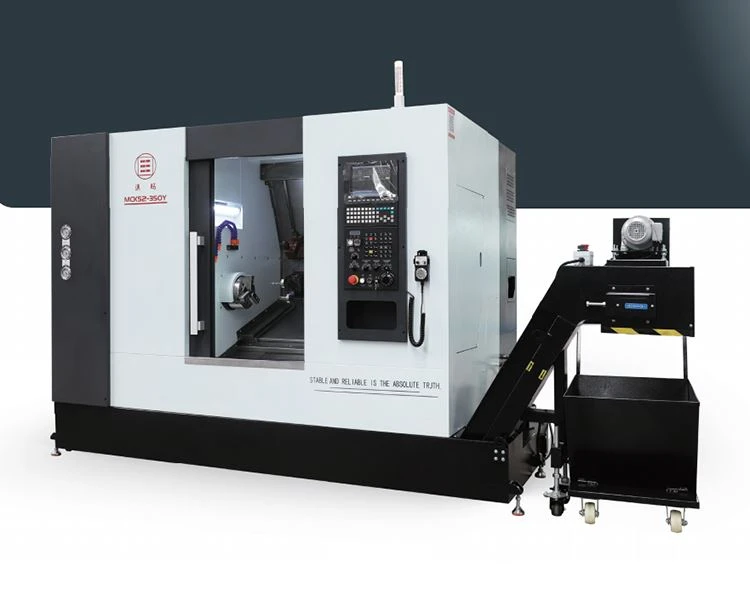

संचालित बुर्ज के साथ झुका हुआ - बिस्तर सीएनसी टर्निंग और मिलिंग मशीन

MCK52{{1}350Y स्लैंट{2}बेड सीएनसी टर्निंग और मिलिंग मशीन छोटे और मध्यम आकार के हिस्सों की बहु-अक्ष मशीनिंग के लिए एक बेंचमार्क है। यह एक साथ टर्निंग, मिलिंग, बोरिंग, ड्रिलिंग और टैपिंग ऑपरेशन करता है। MCK52{{8}350Y एक उच्च प्रदर्शन वाला सीएनसी मशीन टूल है, जिसमें बहु-अक्ष (X/Y/Z) क्षमताएं हैं, जो 680 मिमी के बेड स्विंग व्यास और 350 मिमी की वर्कपीस लंबाई का समर्थन करता है। 12- स्टेशन पावर बुर्ज और हाइड्रोलिक टेलस्टॉक से सुसज्जित, यह उच्च परिशुद्धता और उच्च दक्षता को जोड़ती है, जो इसे जटिल भागों के उच्च-मात्रा परिशुद्धता निर्माण के लिए उपयुक्त बनाती है। इसमें एक उच्च-कठोरता वाला कच्चा लोहा 20-डिग्री तिरछा बिस्तर संरचना है, जिसके परिणामस्वरूप एक कॉम्पैक्ट और मजबूत डिजाइन मिलता है। ऑटोमोटिव, एयरोस्पेस, मोल्ड मेकिंग, हाई-स्पीड रेल, खाद्य और रासायनिक मशीनरी और इलेक्ट्रॉनिक्स उद्योगों में व्यापक रूप से उपयोग किया जाता है, यह सटीक भागों मशीनिंग कार्यों को कुशलतापूर्वक पूरा करता है। स्पिंडल गतिशील गति 100-3000 आरपीएम है, अधिकतम स्विंग व्यास 680 मिमी और अधिकतम मशीनिंग लंबाई 350 मिमी है।

उपरोक्त उदाहरण सभी संभावनाओं का प्रतिनिधित्व नहीं करते हैं; ग्राहकों की आवश्यकताओं के आधार पर अनुकूलन उपलब्ध है।

उच्च-परिशुद्धता सर्वो-संचालित उपकरण बुर्ज (Y-अक्ष)



टूल बुर्ज में सर्वो मोटर इंडेक्सिंग, सटीक गियर प्लेट पोजिशनिंग और हाइड्रोलिक क्लैंपिंग के साथ एक डिज़ाइन है।
① टूल बुर्ज को आंतरिक रूप से पूरी तरह से सील कर दिया गया है, और इंडेक्सिंग के दौरान कोई लिफ्टिंग नहीं है।
② तेज उपकरण परिवर्तन गति और उच्च स्थिति सटीकता।
③ 20-डिग्री झुके हुए रैखिक गाइडों के साथ, गाइड अधिक समान बल वितरण का अनुभव करते हैं।
④ टूल बुर्ज ड्राइव मोटर और ट्रांसमिशन सिस्टम को एकीकृत करता है, जो ड्रिलिंग, मिलिंग और टैपिंग जैसी बहु-प्रक्रिया मशीनिंग का समर्थन करता है।
⑤ X{{0}अक्ष प्रभावी यात्रा: 200 मिमी, Z{2}अक्ष प्रभावी यात्रा: 470 मिमी, Y{4}अक्ष प्रभावी यात्रा: 100 मिमी

उच्च-कठोरता, उच्च-परिशुद्धता स्पिंडल



① फ्रंट स्पिंडल बेयरिंग एक दोहरी पंक्ति वाला बेलनाकार रोलर बेयरिंग है जो थ्रस्ट एंगुलर कॉन्टैक्ट बॉल बेयरिंग के साथ संयुक्त है।
② पिछला बियरिंग एक दोहरी {{0}पंक्ति बेलनाकार रोलर बियरिंग का उपयोग करता है।
③ उच्च {{0}कठोरता, उच्च {{1}सटीक सीएनसी खराद के लिए उपयुक्त, जिसके लिए भारी {{2}कटिंग की आवश्यकता होती है।

टेलस्टॉक के साथ तिरछा ट्रैक पावर बुर्ज
